Control de Elevación de Precisión en el Escenario Emblemático de Macao — Análisis de Aplicación del Sistema IAC1608 en el Teatro "Treasure Box" del MGM

Control de Elevación de Precisión en el Escenario Emblemático de Macao —

Análisis de Aplicación del Sistema IAC1608 en el Teatro "Treasure Box" del MGM

Como uno de los espacios de entretenimiento más icónicos y de alta gama en Macao, el Teatro MGM alberga una amplia gama de espectáculos y exposiciones a gran escala. Para garantizar que el sistema de maquinaria escénica del lugar cumpla con los más altos estándares de seguridad, estabilidad y conveniencia, el proyecto adopta un sistema de elevación de velocidad fija avanzado junto con una solución de control alineada con los estándares teatrales internacionales de primer nivel. Esto asegura un funcionamiento seguro y confiable con un control inteligente y eficiente.

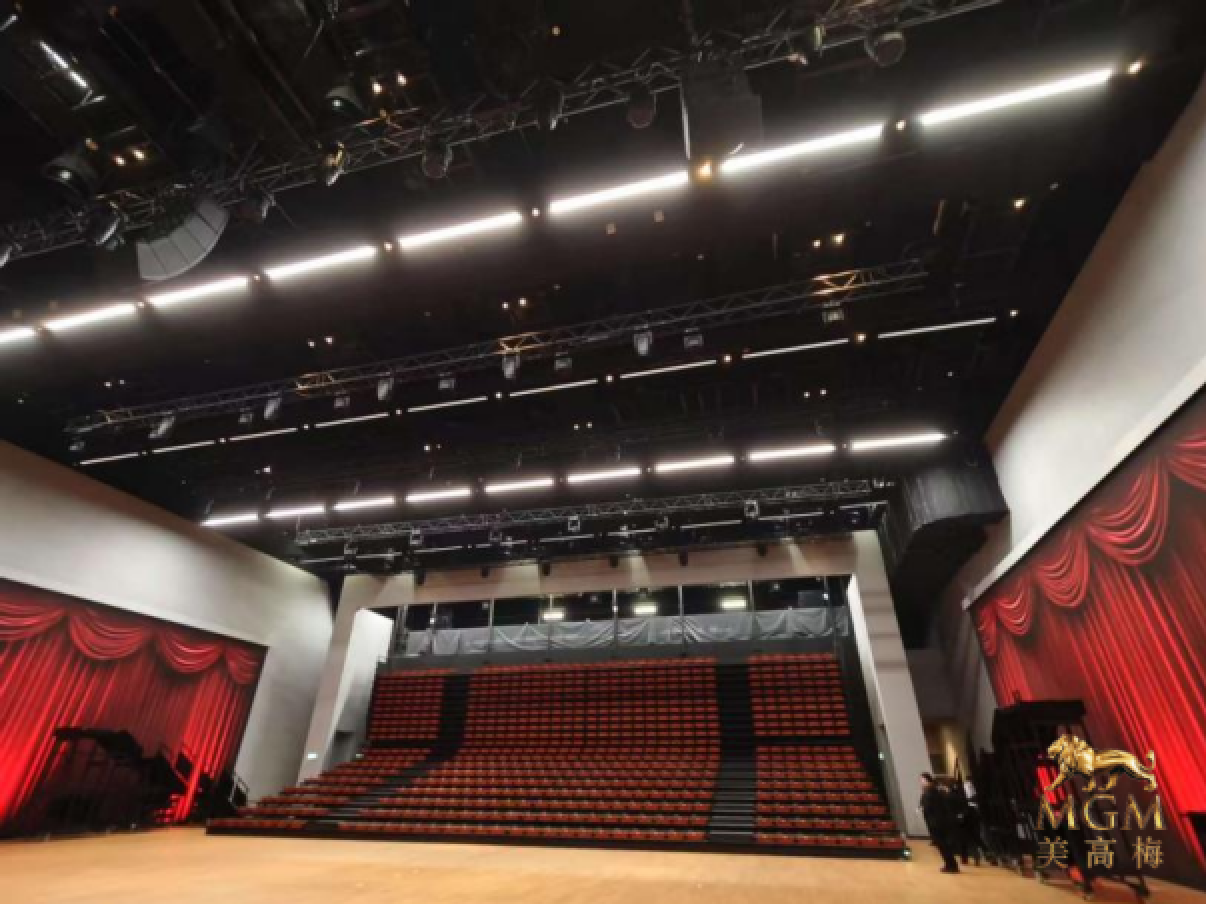

Figura 1: Vista del Teatro “Treasure Box” del MGM en Macao

I. Resumen del Proyecto y Objetivos Técnicos

Marcas internacionales como Kinesys del Reino Unido (ahora parte de Tait Towers de EE. UU.) y Moveket de Alemania adoptan comúnmente arquitecturas de control modulares, bien adaptadas a las exigencias dinámicas de entornos escénicos complejos.

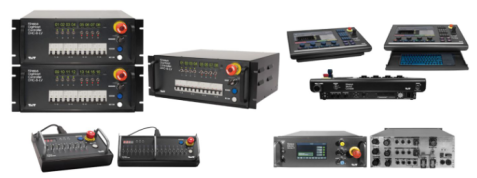

Figura 2: Métodos comunes de control en el extranjero

Como espacio escénico de alto nivel que integra diseño inmersivo, instalaciones interactivas y efectos mecánicos de gran escala, el sistema escénico del "Treasure Box"del MGM en Macao también sigue una estructura modular. Se basa en un sistema de elevación preciso y confiable para permitir rápidos cambios de escena y el izado de equipos de iluminación y sonido.

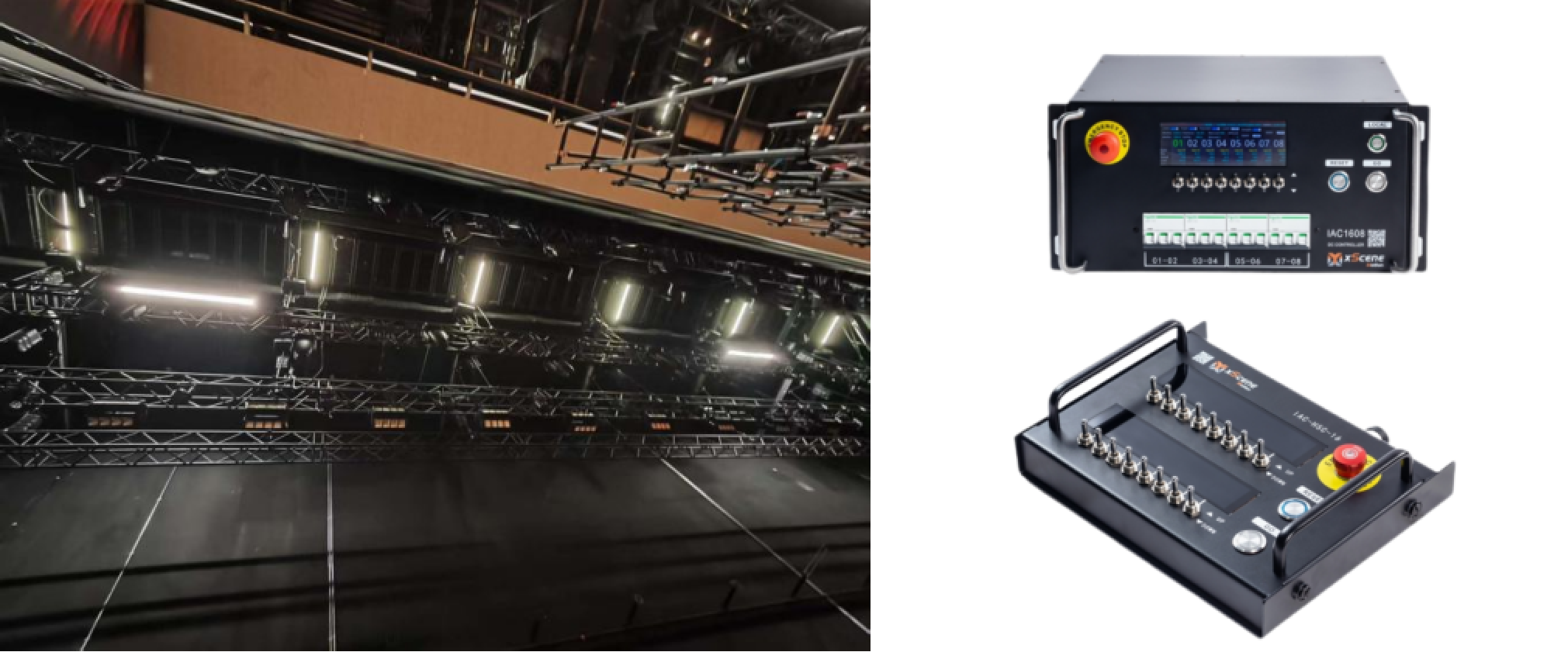

Figura 3: Vista del sistema IAC1608 en el MGM de Macao

Los objetivos técnicos del proyecto incluyen:

• Despliegue eficiente: Todos los puntos de elevación deben instalarse y ponerse en servicio en el menor tiempo posible.

• Máxima seguridad: Protección multinivel de extremo a extremo que garantice la seguridad de personal y equipos.

• Operación sencilla: El personal puede aprender rápidamente a manejar el sistema, reduciendo la dependencia de ingenieros especializados.

Para lograr estos objetivos, se seleccionó el sistema de control IAC1608, integrándose profundamente en el proyecto. Basado en la capacidad "plug-and-play", el sistema incorpora control de velocidad y lógica avanzada de seguridad, convirtiéndose en el núcleo del control de elevación del teatro MGM.

II. Retos Clave y Problemas Técnicos

Los espacios escénicos de gran escala presentan condiciones complejas y múltiples riesgos de seguridad. Estos desafíos se resumen en ocho puntos críticos:

1. Inconsistencia en los niveles de seguridad y certificaciones

Los polipastos de cadena deben cumplir niveles de seguridad estrictos. Las normas reconocidas como SQP2 clasifican los polipastos en:

• BGV-D8: Nivel más bajo (factor de seguridad 5:1), solo se permite uso sin personal debajo.

• D8+: Nivel intermedio (normalmente 8:1), permite personal debajo cuando el sistema está estático.

• BGV-C1: Nivel más alto, permite personal debajo incluso en operación.

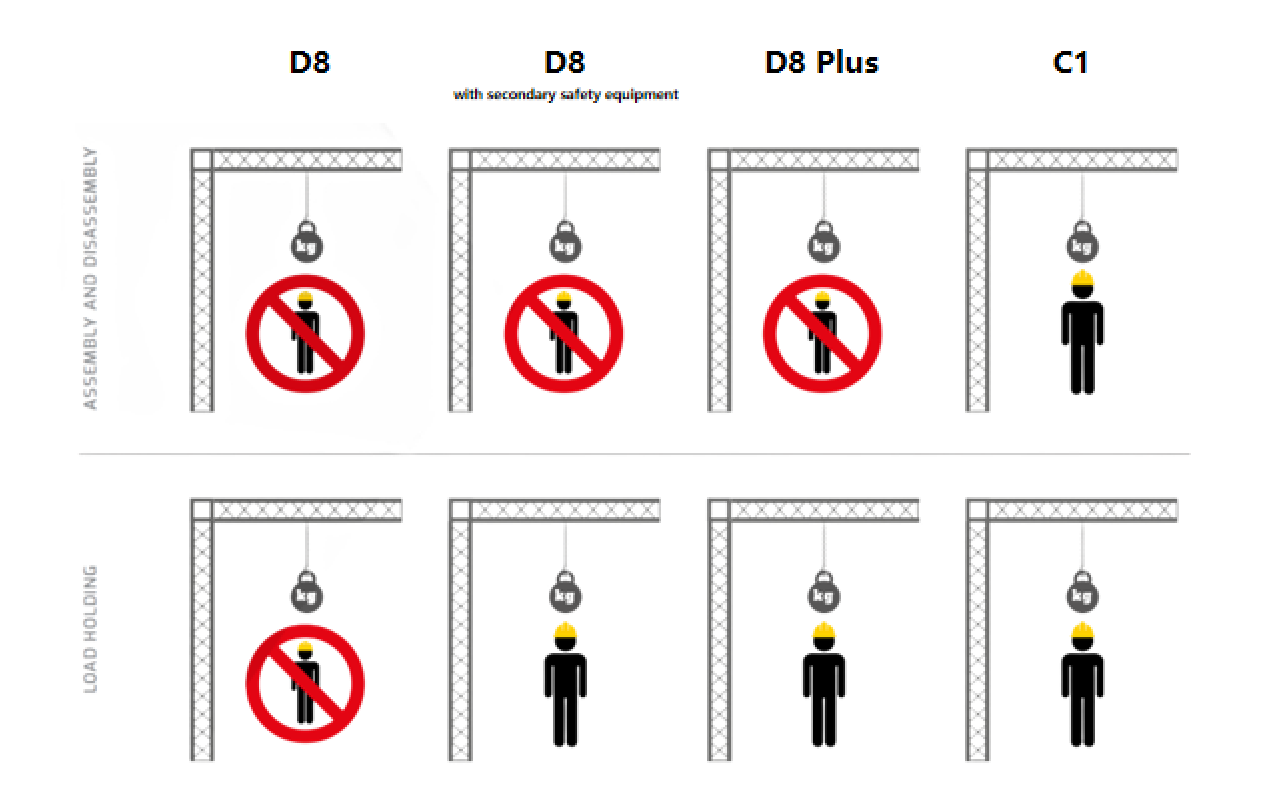

Figura 4: Escenarios estándar de uso según normativas de seguridad

En el mercado existen muchas variantes D8/D8+ con diferencias en sus certificaciones, muchas de ellas locales, sin cumplir estándares internacionales.

2. Protección de límite incompleta

La mayoría de los polipastos utilizan uno o dos finales de carrera. Según la norma EN17206, el uso de dos límites es riesgoso; la falla de uno puede provocar sobrecarreras.

3. Riesgo de desequilibrio de carga

Sin monitoreo en tiempo real, los sistemas multipunto pueden sufrir sobrecarga puntual o inclinaciones peligrosas.

4. Sincronización y posicionamiento imprecisos

Los sistemas de velocidad fija básicos no tienen mecanismos de retroalimentación, requieren calibración manual para funcionar en sincronía.

5. Conflicto entre control de velocidad y facilidad de uso

Los variadores tradicionales ofrecen perfiles suaves, pero su configuración es compleja, dificultando la puesta en servicio.

6. Falta de enclavamiento de seguridad en grupos

La falla de un componente en un grupo puede causar desbalance estructural si los otros siguen operando.

7. Parada de emergencia deficiente y bajo nivel de seguridad funcional

Funciones críticas como E-Stop deben cumplir con SIL3, pero muchos fabricantes no cuentan con certificaciones válidas.

8. Alto costo de capacitación operativa

La programación de PLC y la parametrización requieren expertos, encareciendo la operación y reduciendo la flexibilidad.

III. Soluciones del Sistema IAC1608

Para abordar estos problemas, el sistema IAC1608 se integró con 54 polipastos D8+, encoders absolutos y celdas de carga integradas, con las siguientes soluciones clave:

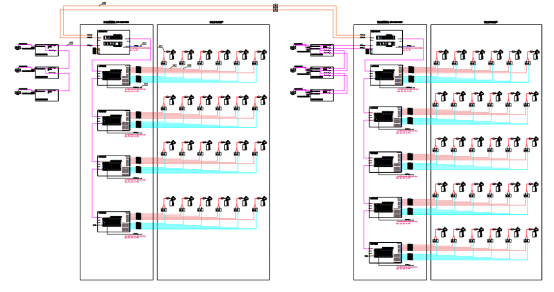

Figura 5: Diagrama del sistema eléctrico del proyecto MGM Macao

Plantillas de escena preestablecidas

Ofrece plantillas prediseñadas (elevación rápida, movimientos suaves, efectos sincronizados). El operador solo selecciona y pulsa"Start"para ejecutar acciones complejas.

1. Protección de seguridad en bucle cerrado

• Diseño de cuatro límites: Dos software (virtuales) y dos hardware (corte de energía) garantizan parada inmediata en caso de fallo.

• E-Stop SIL3 y enclavamiento grupal: Contactores redundantes con lógica autorrestaurable. Si un componente activa E-Stop, todos los demás se detienen.

• Monitoreo de fase y voltaje: Detecta pérdida de fase, sobre/bajo voltaje o frecuencia irregular. En tal caso, emite alarma y detiene la operación.

2. Monitoreo inteligente y retroalimentación precisa

• Encoder absoluto mecánico multivuelta (SICK, protocolo BISS): Posicionamiento multivuelta sin energía. Precisión de hasta ±1 mm. Retiene posición incluso tras apagado.



  Figura 6: Encoder absoluto mecánico multivuelta




• Celda de carga integrada: Monitorea en tiempo real. Al detectar sobrecarga o desequilibrio, detiene y alarma.

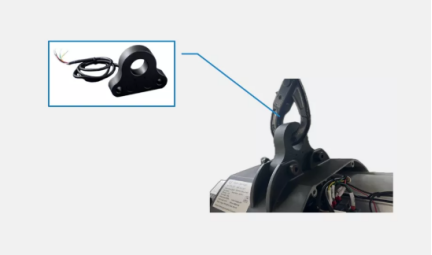

  Figura 7: Celda de carga integrada




• Monitoreo de corriente de motor: Detecta atascos, sobrecargas y fallas, activando protección inmediata.

3. Modo de operación flexible y fácil de usar

• Interruptor local de 3 posiciones: Para pruebas rápidas desde el panel.

• Controlador portátil: Hasta 32 canales con pantalla LCD y parada de emergencia.

• Consola central: Compatible con DMX512, LTC y Ethernet. Soporta más de 100 escenas y 158 teclas de acceso rápido.

• Diseño Modular de Unidades: Los variadores, controladores y terminales utilizan conectores de desconexión rápida (enchufes CE/de aviación). Los módulos defectuosos pueden reemplazarse sin detener el funcionamiento del grupo.

• Detección Automática de Topología: El sistema escanea automáticamente los nodos IAC1608 y genera un mapa de topología visual para facilitar el mantenimiento y la supervisión.

IV. Resultados y Valor del Proyecto

En el proyecto del Teatro "Treasure Box" del MGM, el sistema IAC1608, trabajando en conjunto con polipastos, encoders y celdas de carga, desempeñó un papel clave en:

• Aumento de la eficiencia en la puesta en marcha: Gracias a su arquitectura plug-and-play y plantillas predefinidas, los 48 puntos de elevación se probaron y verificaron completamente en solo 2 días.

• Reducción de fallas operativas: El sistema de cuatro límites y el enclavamiento de parada de emergencia con certificación SIL3 evitaron sobrecarreras y usos indebidos.

• Precisión de sincronización de ±1 mm: Los encoders absolutos y el control de velocidad en lazo cerrado permitieron movimientos escénicos multipunto perfectamente sincronizados.




• Reducción de costos de mantenimiento: La arquitectura modular y el diagnóstico automático eliminaron la necesidad de técnicos especializados a tiempo completo.

• Mayor satisfacción del usuario: El personal del teatro elogió el sistema como “fácil de aprender, estable y confiable”, reduciendo significativamente el riesgo de interrupciones durante las funciones.

Conclusión

La implementación del sistema de control IAC1608 en el Teatro MGM de Macao permitió al equipo del proyecto construir una plataforma moderna de control de elevación con altos niveles de seguridad, precisión, eficiencia y bajos costos de mantenimiento. Ofrece una garantía técnica excepcional para el recinto y establece un referente replicable para espacios escénicos de alto nivel.

Ventajas Clave:

• Diseño Modular: Estructura de sistema flexible que facilita actualizaciones y una depuración eficiente.

• Soluciones Internacionales Localizadas: Adapta conceptos de control europeos y estadounidenses maduros a las prácticas teatrales de alto nivel en China, promoviendo el desarrollo de la industria.
